Raptor超声探伤仪
当前您的位置:首页 > 产品展示 > 超声 > 探伤 > 超声探伤仪
    Raptor 超声波成像探伤仪是一款高性能复合材料检测仪。3D全屏显示、A/B/C扫描,采用32位微处理器使用性能大大增强,超越了各类传统探伤仪。配有各种夹持装置,可取代复杂的检测系统设备。
  • 基本参数
  • 应用
  • 配件
  • PDF产品信息

显示器 480×640像素VGA  图像3.4”宽×4.55”高(阳光下可视)
分屏扫描 可同时显示A / B / C 三种扫描模式
自动跟踪 在分屏显示时候,第二窗口显示的是A 扫描的回波测量放大图
A/B/C扫描成像
屏幕冻结模式或即时冻结模式,非常合适应用在点焊检测
参数规格 5.75”宽×3”高×9.5”长,5.6磅电池,全部用铝和橡胶密封顶盖
声程 0.05”-400”   延迟:0-165” 全波段
分辨率 0.0001”/0.001     英寸/毫米(可选择)
声速范围 0.0490 - 9999 in/us    可调
校准 声程,延迟,声速,清零
脉冲发射/接收器 重复频率高达10KHz
尖波和方波脉冲发生器(50V – 400V, 5 – 10,000 ns)
波形显示 RF, +HW, -HW, 空心或填满波形
增益 100 dB,阻尼 – 8个水平
频率范围 500kHz - 20MHz
探头频率 0.5,1.0,2.5,5,10MHz
探头选择 单晶 / 双晶 探头
回波峰值保持 固定或者指定时间清零
警报 LED厚度高/低或高/低,波幅 +/- 水平
输入/输出 USB2.0链接
SD卡 最大支持32GB移动闪存卡
存储器 75MB单板存储器(系统和存储)
操作模式 单晶/双晶/倾斜/接触/延迟
20点DAC距离振辐补偿
成像特点 A扫,B扫,时间编码 ‘B’扫(滚动),编码B扫,表格视图,扫视/变焦, ,3D,柱形图

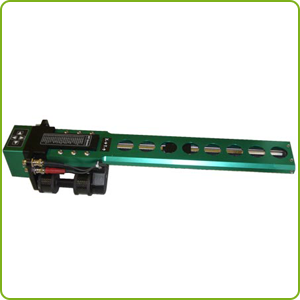

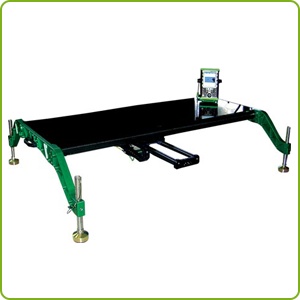

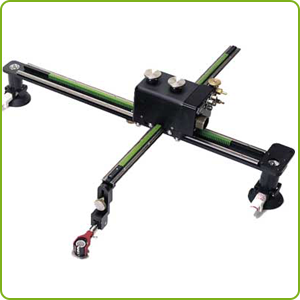

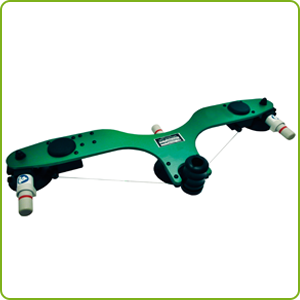

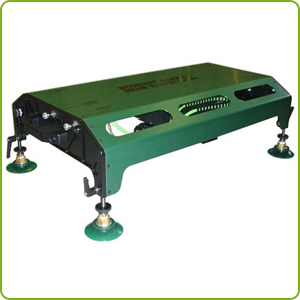

扫查装置 支持手动,半自动和全自动扫查器
电源配置 锂电池(包括充电器),电池使用时间长达8小时

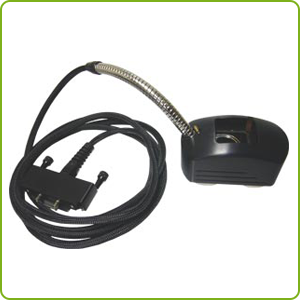

配件 探头,探头线以及配件,适用于任何程序
认证 CE认证,工厂通过ISO9001认证

针对产品:
压力容器:锅炉、管道、罐体、气瓶、气罐。
复合材料、橡胶、聚合树脂铸件、锻件、钢板焊缝。

涉及领域:
电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力。
